シリンダーヘッド面研磨作業

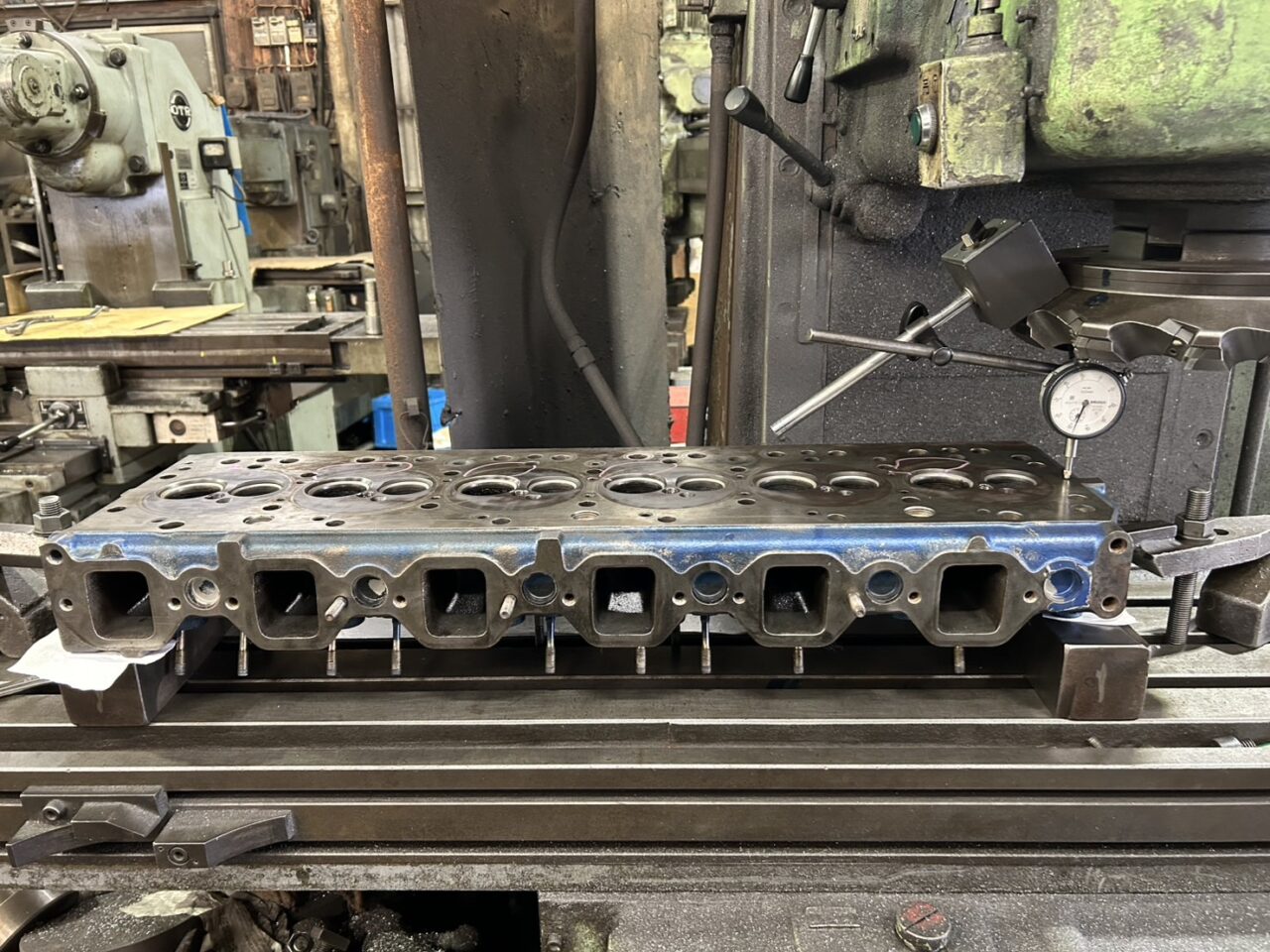

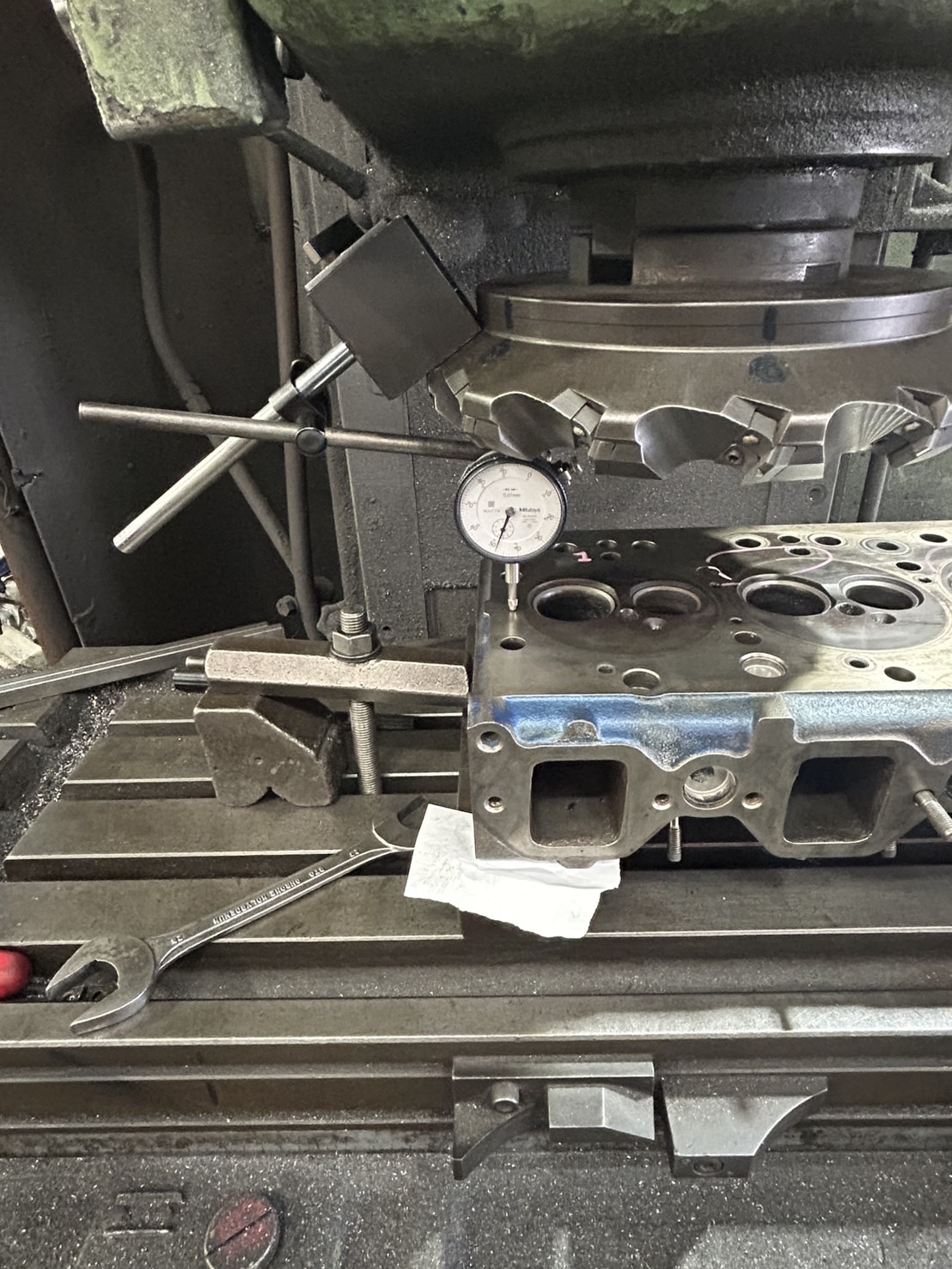

シリンダーヘッド面の研磨です。フライス盤にセットして平行になっているか測定しながら調整していきます。

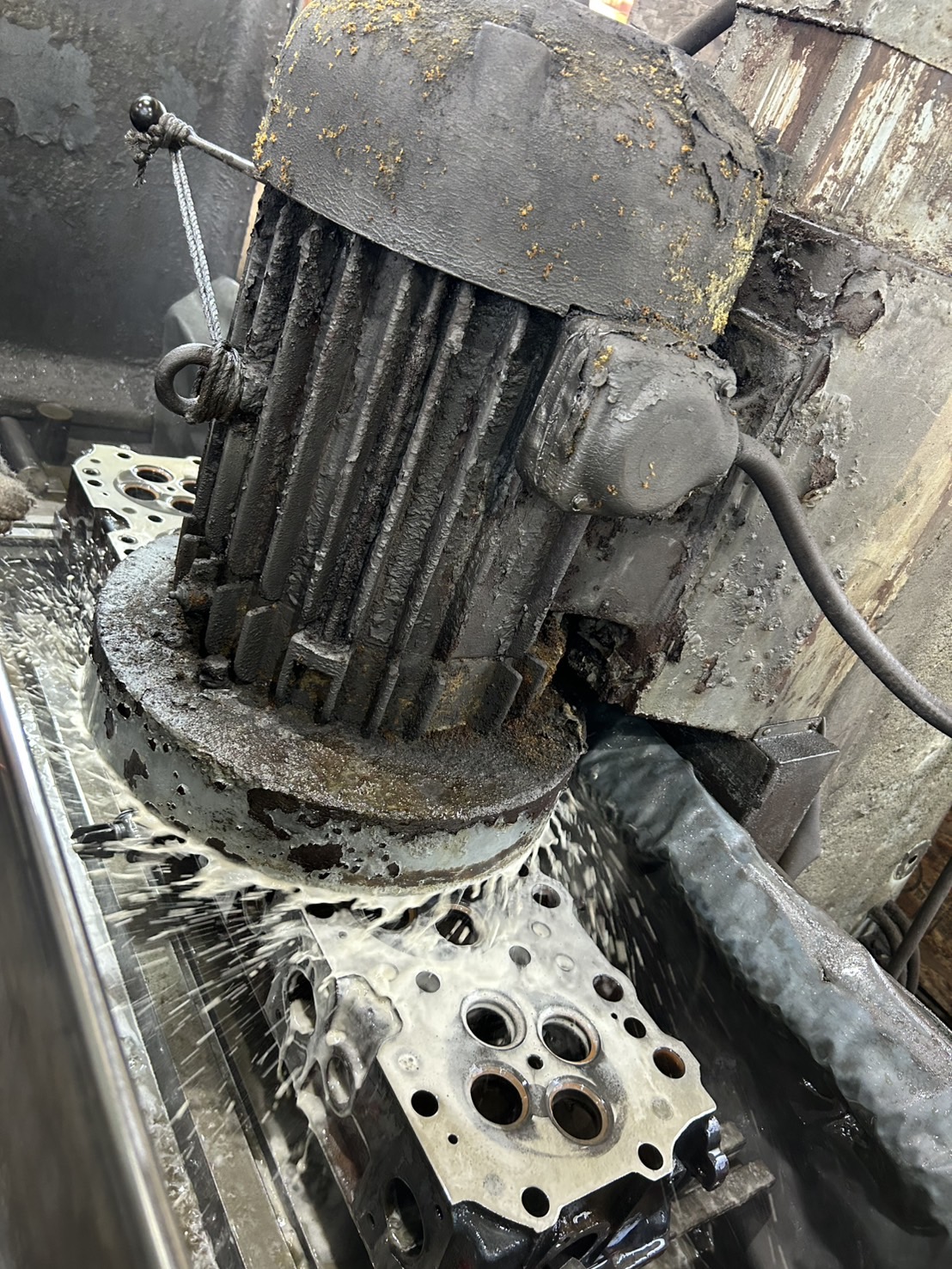

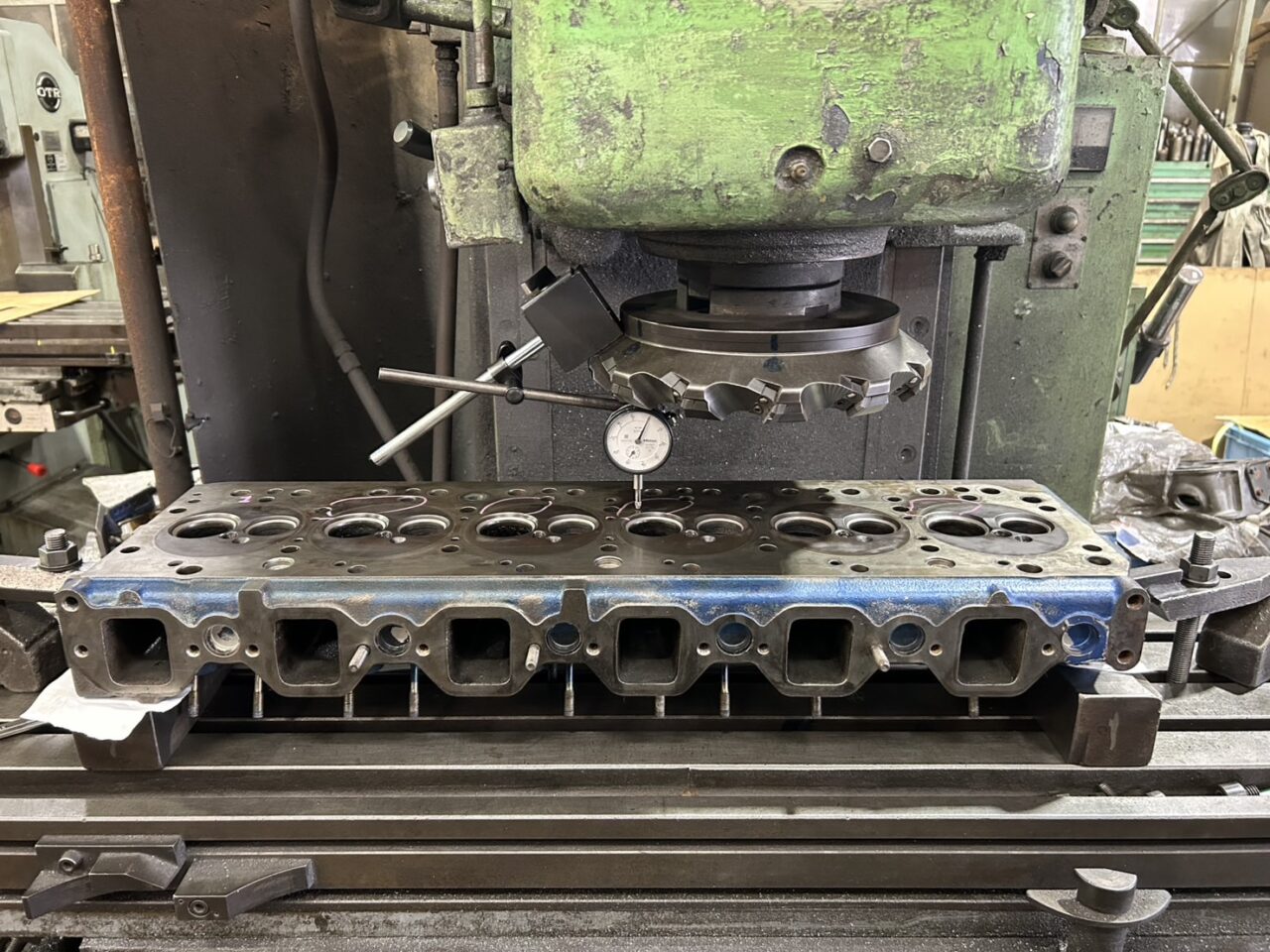

チップの付いたカッターで面を切削します。

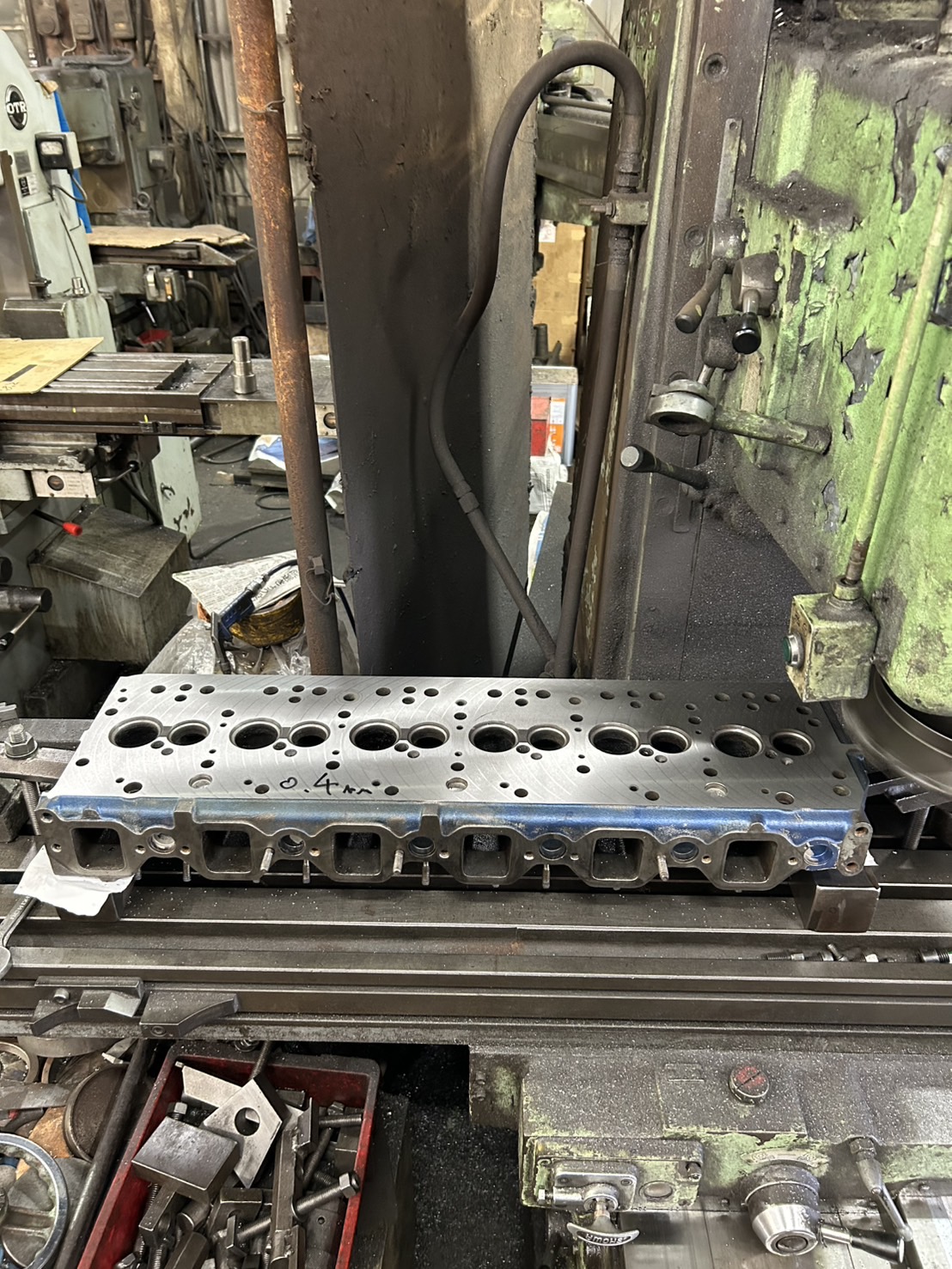

切削、終了です。

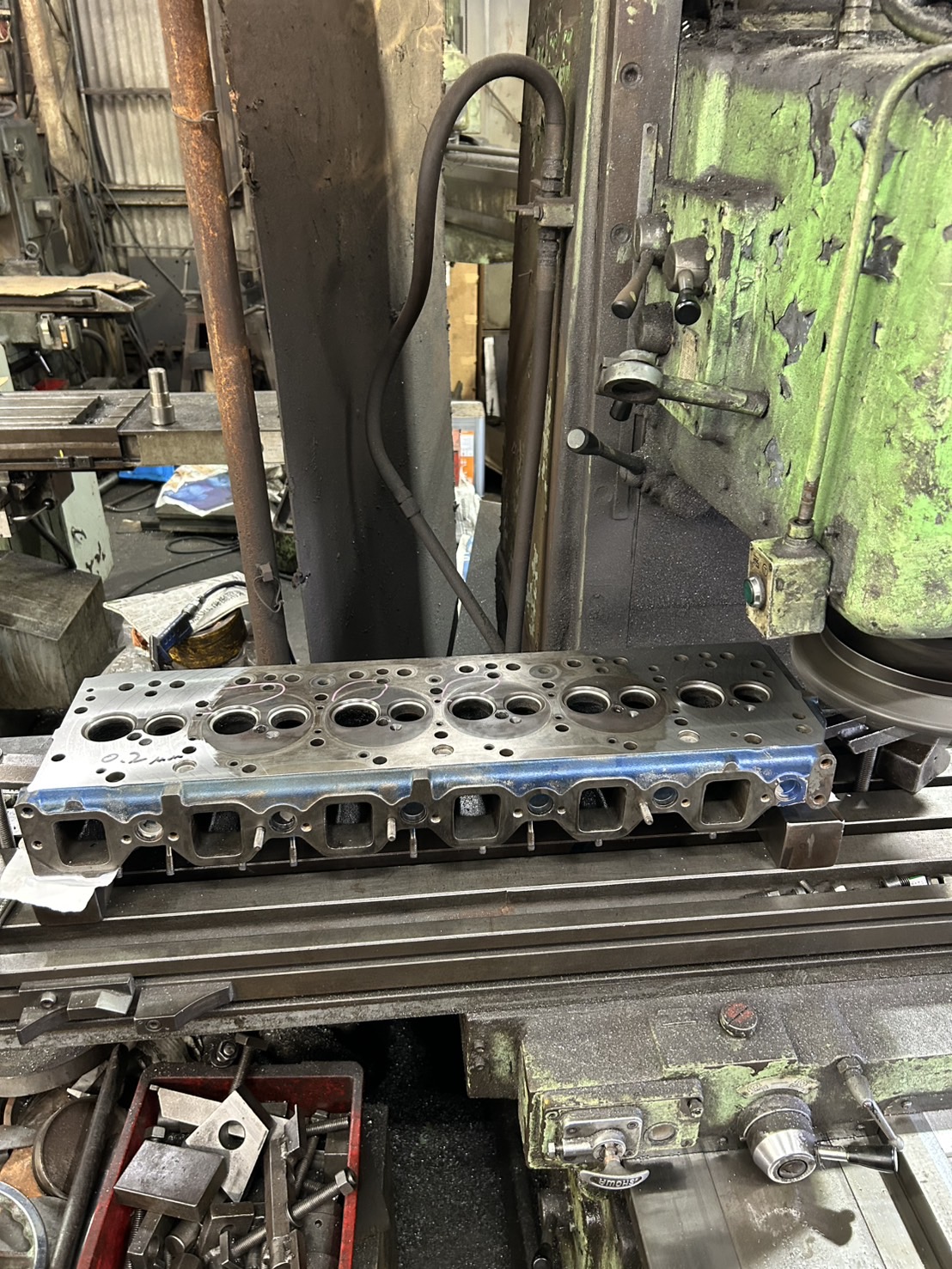

直6OHCヘッド。ヘッドガスケットが吹き抜けているので面の研磨をします。

面の歪みを測定し、亀裂検査をします。OKだったので面研磨をします。

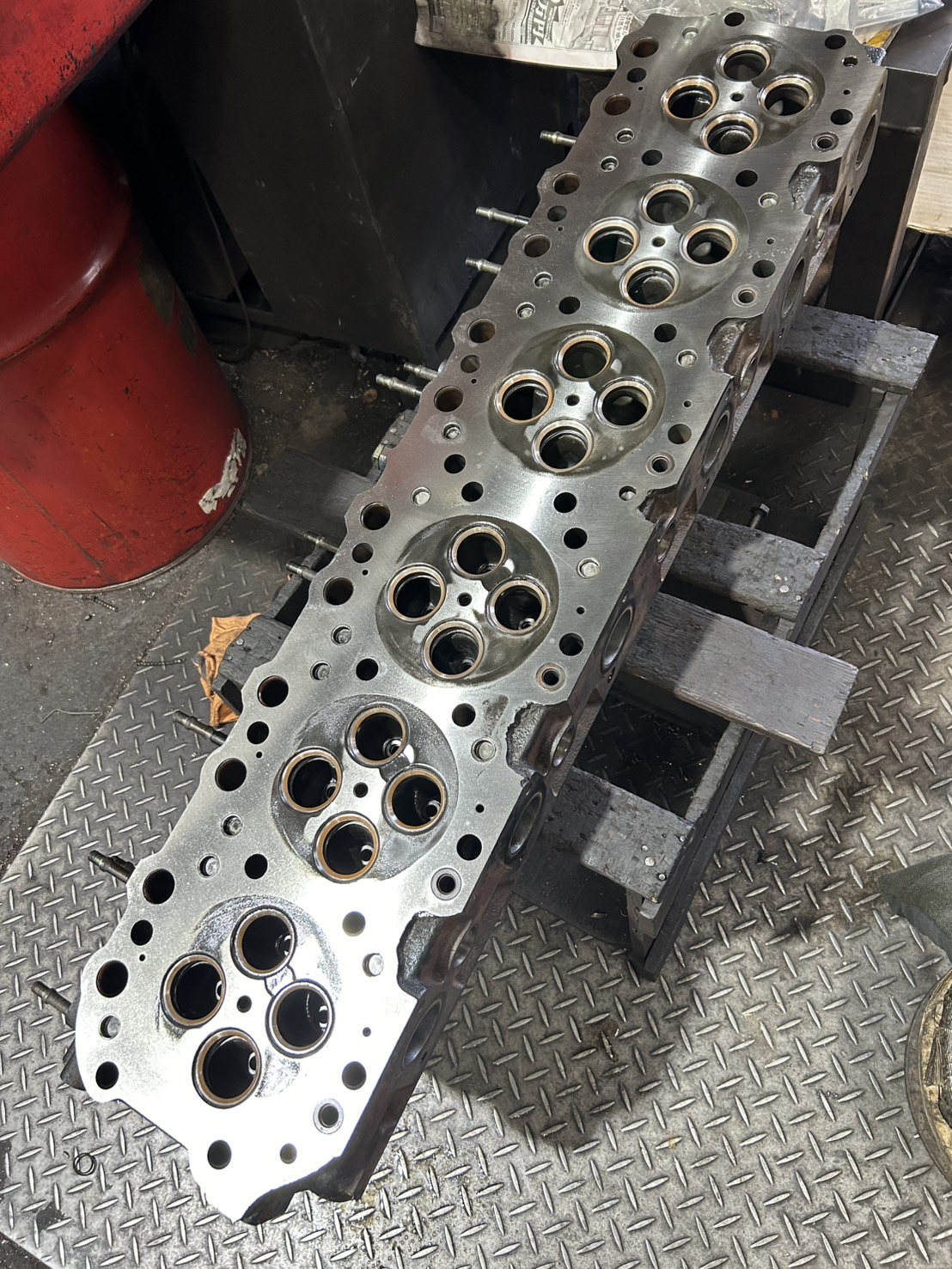

面研磨後です。

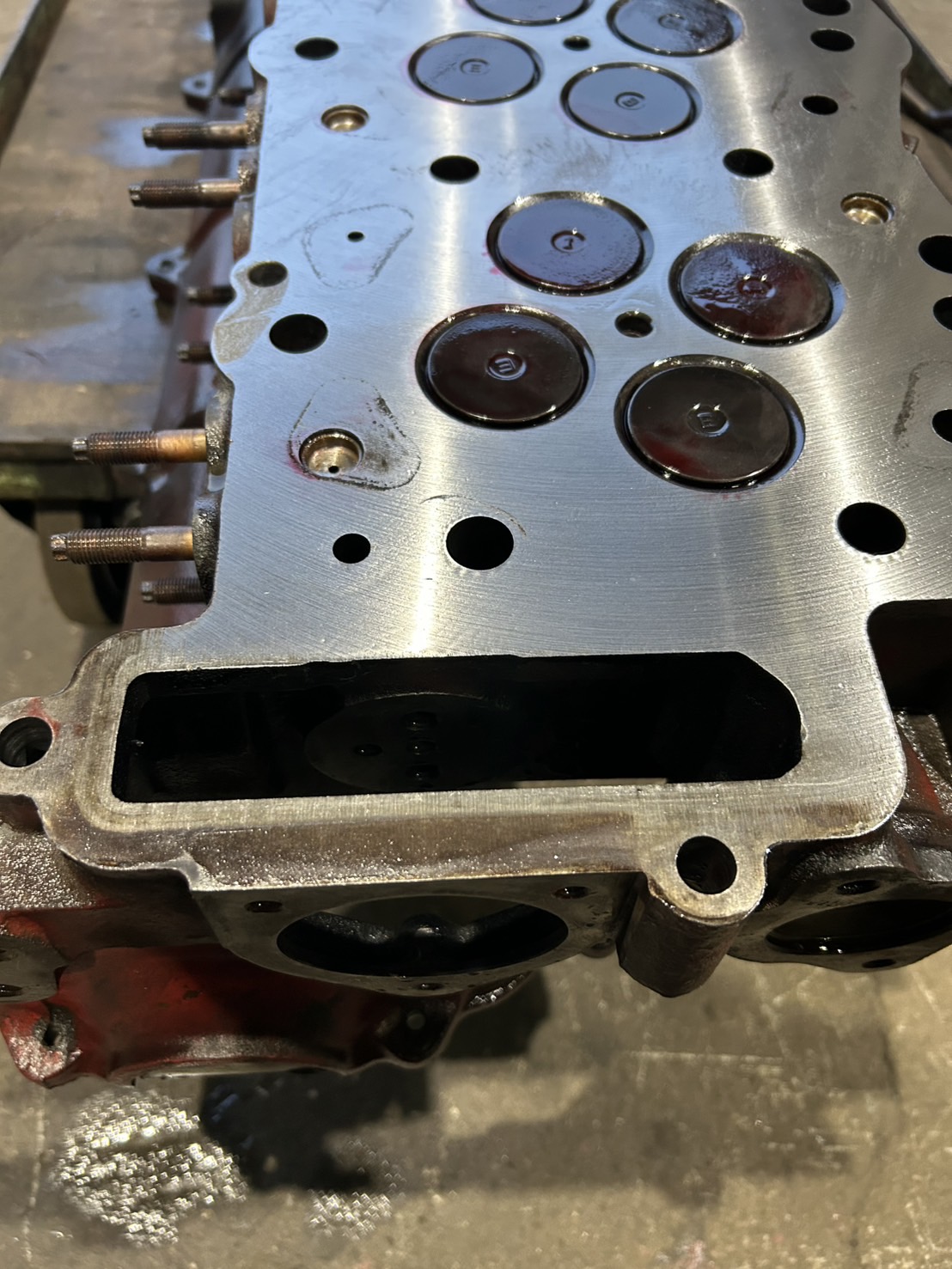

OHCヘッドの場合、ギヤのバックラッシュがあるため、ギヤ付近は、なるべく研磨しないようにします。これで作業終了です。
